雪印Fデッキ　

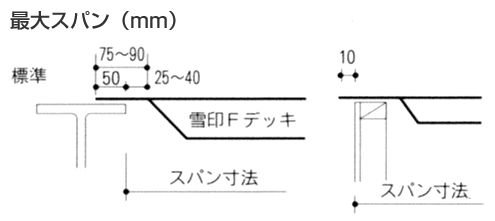

～板厚・スラブ厚さによる許容スパン表～
設計用床荷重の基準
  1. ①普通コンクリート及び軽量コンクリートには、鉄筋重量を含んでいます。
  2. ②コンクリート打設時の作業荷重は、「労働安全衛生規則」第240条の3項にて規定している1470N/m2を採用していますが、特別な打設作業等の場合は状況に応じてご考慮願います。（ホッパー、バケット工法の場合は2,450Nm2を採用）
コンクリート 雪印Fデッキ板厚（mm） 備考
種類 厚さ 0.8 1.0 1.2 1.4
普通コンクリート 120 2610 2870 3040 3160 ●計算基準
普通コンクリート質量：24,000N/m3
Fデッキ自重：N/m2
作業荷重：1470N/m2
125 2580 2850 3010 3130
130 2540 2830 2990 3110
135 2510 2810 2960 3090
140 2480 2790 2940 3060
145 2450 2770 2920 3040
150 2420 2750 2900 3020
155 2400 2730 2880 3000
160 2370 2700 2860 2980
170 2320 2640 2820 2940
180 2270 2590 2790 2900
190 2230 2540 2750 2870
200 2180 2490 2720 2830
250 2000 2290 2500 2690
300 1860 2120 2330 2510
軽量コンクリート 120 2760 2980 3140 3270 ●計算基準
普通コンクリート質量：20,000N/m3
Fデッキ自重：N/m2
作業荷重：1470N/m2
125 2730 2950 3120 3250
130 2700 2930 3100 3220
135 2670 2910 3070 3200
140 2640 2890 3050 3180
145 2610 2870 3030 3150
150 2580 2850 3010 3130
155 2550 2830 2990 3110
160 2520 2810 2970 3090
170 2470 2780 2940 3060
180 2420 2750 2900 3020
190 2380 2710 2870 2980
200 2340 2660 2840 2950
250 2150 2450 2690 2810
300 2000 2290 2500 2690

注）RC造・SRC造は施工状況の種類がⅠ類
